单管侧纵向抗震支架

文章来源:鑫佳通抗震 作者:单管纵向抗震支架小编 发布时间:2020-09-02 18:00:30 浏览次数:306
[导读]:单管抗震支吊架是由一根承重吊架和抗震斜撑组成的抗震支吊架,侧向、纵向抗震支吊架用以抵御侧向、纵向水平地震力作用,单管侧纵向抗震支架主要用于给排水消防管道和燃气热力管道、风管暖通管道、电缆桥架管道等。▶ 语音朗读; 本文915个文字,预计阅读时间3分钟。

单管抗震支吊架是由一根承重吊架和抗震斜撑组成的抗震支吊架,侧向、纵向抗震支吊架用以抵御侧向、纵向水平地震力作用,单管侧纵向抗震支架主要用于给排水消防管道和燃气热力管道、风管暖通管道、电缆桥架管道等。

单管抗震支吊架安装

单管侧向抗震支吊架管架安装流程:单管侧向抗震支吊架由于槽钢螺母与受力槽钢在接触面上采用了锯齿状构造,其连接受力是锁键的机械连接,能有效防止扣件与槽钢产生滑动位移导致支架变形甚至失效。槽钢螺母与六角螺栓只需要对准,然后用扳手按标准的扭紧扭距扭紧即可,施工非常方便。安装按照图纸标识安装。

槽钢及其配件安装流程:管卡分为通用管卡和半圆的两片式管卡。轻型管道一般使用通用管卡,管卡是两个半圆形,两半圆通过螺栓旋紧后把管道箍紧固定,在管卡与管道间有橡胶垫,橡胶垫可以直接卡在管卡上而不易掉落,起到防振、防滑作用。通常对于重型管道使用两片式管卡,由于两片式管卡能直接把重量固定在槽钢上,而且不会产生额外的弯距,所以承载力要更高,其中间同样可以卡上橡胶垫,起到防振、防滑作用。通用管卡与槽钢通过螺杆和连接件固定,螺杆是全牙螺杆,可以根据单管侧向抗震支吊架安装的需要任意切取所需长度,同时便于调节管道标高。

管卡安装流程:单管侧向抗震支吊架嵌入槽钢螺母,旋转四分之一圆周后,延槽身移动使螺母固定在槽内所需位置安装连接件连接其他构件。在施工中管架结构形式主要由管道的空间位置结构、管道直径大小、固定点的基材材质,单管侧向抗震支吊架管道内的介质以及管道的使用技术特性决定。

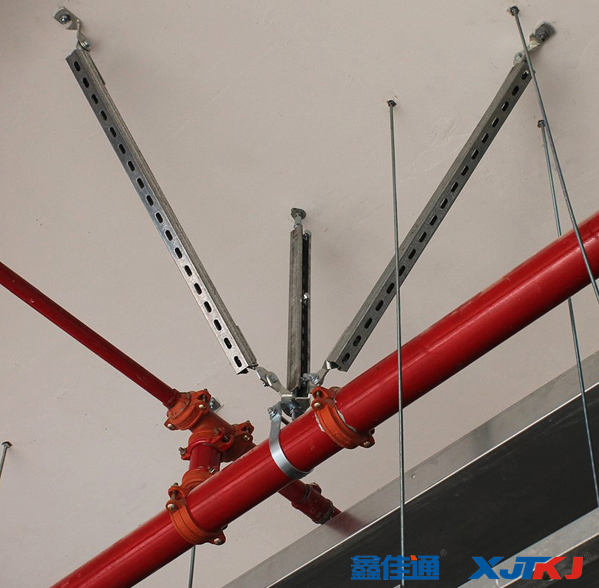

单管侧纵向抗震支架

单管侧纵向抗震支架布置原则

在优化综合管线时,制定了可供多方遵循的避让原则,在单管侧向抗震支吊架上安装的各专业管线遵守“电上、风中、水下,小管让大管、有压管让无压管、弱电避强电、易弯曲的管线让不易弯曲的管线、不用经常检修的管让需经常检修的管”的总原则,即单管侧向抗震支吊架平行布置管线时电气设备的管线位于最上方,通风空调的风管位于中间层,所有水管位于最下层。

单管侧向抗震支架单管侧向抗震支架

单管侧纵向抗震支架的广泛应用于机电抗震、地下综合管廊、地铁、暖通、给水及消防等各个领域。具体安装,可根据现场管道位置情况,管径大小、管道系统选用合适的支吊架系统通过槽钢、连接件、管夹、六角螺栓和螺母组合安装成型。
