抗震支吊架安装全面解读
抗震支吊架在地震中能对建筑机电工程设施给予可靠保护,并承受来自任意水平方向的地震作用。我们知道抗震支吊架的主要构件包含锚固体、加固吊杆、抗震连接构件、抗震斜撑等组成。抗震支吊架应用范围主要包括建筑给水、供暖通风与空调、电气、燃气、消防等,也就是我们常指的“风、水、电”的统称。那么,抗震支吊该如何安装呢?
抗震支吊架与装配式成品支架在外形上极为相似,但是确有所不同,在于抗震支吊架的抗震斜撑,装配式成品支吊架的功能主要是承重,也就是我们常说的重力支架。抗震支吊架的功能在于“抗震”,而非“承重”。抗震支吊架安装的前提是,重力支吊架必须符合条件,能够满足垂直方向上所有管道及介质等因素的重力作用,即不考虑抗震支吊架上的重力作用也能满足功能需求。抗震支吊架是通过抗震斜撑的加固,来起到抗震的作用。抗震支吊架斜撑,可以使得本来在水平方向上毫无束缚的管道支吊架系统能够不崩塌,可以避免发生次生灾害。
抗震支吊架安装条件
抗震支吊架主要用于抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计,也就说要安装抗震支架,也就是统称的“风、水、电”系统。
1、悬吊管道中重力大于1.8KN的设备;
2、DN65及以上的生活给水、消防管道系统;
3、矩形截面面积大于等于0.38m²和圆形直径大于等于0.7m的风管系统;
4、对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。
抗震支吊架常见安装形式
1、侧向抗震支吊架:用以抵御侧向水平地震力作用;
2、纵向抗震支吊架:用以抵御纵向水平地震力作用;
3、门型抗震支吊架:由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架;
4、单管(杆)抗震支吊架:是由一根承重吊架和抗震斜撑组成的抗震支吊架;
风、水、电抗震支吊架安装设置原则

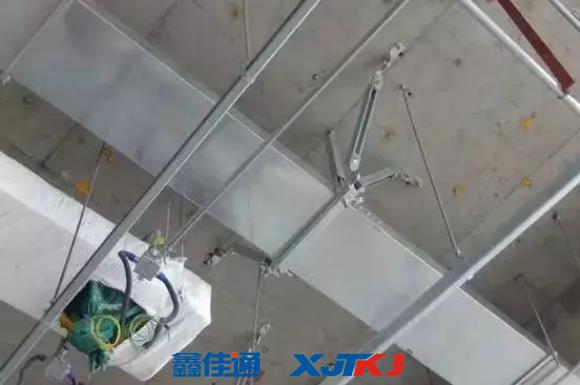

1、暖通(风)抗震支架安装设置原则:风管的侧向支撑最大间距9米,纵向支撑最大间距18米。
2、给排水(水)抗震支吊架的设置原则:新建工程刚性管道侧向抗震支撑最大设计间距12米,纵向抗震支撑最大设计间距24米,柔性管道上述参数减半。
3、电气(电)抗震支吊架的设置原则:刚性电力线管侧向支撑最大间距为12m,非刚性电力线管侧向支撑最大间距为6m,刚性电力线管纵向支撑最大间距为24m,非刚性电力线管纵向支撑最大间距为12m。
同时为保证抗震系统的整体安全性,对长度低于300mm的吊杆,也建议进行适当的补强,最终间距根据现场实际情况在深化设计阶段确定,抗震支吊架安装设计需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。
抗震支架是限制附属机电工程设施产生位移,控制设施振动,并将荷载传递至承载结构上的各类组件或装置。经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施,当遭遇到本地区抗震设防烈度的地震发生时,可以达到减轻地震破坏,减少和尽可能防止次生灾害的发生,从而达到减少人员伤亡及财产损失的目的。
