综合管廊支架预埋件施工方案

文章来源:鑫佳通抗震 作者:管廊支架施工小编 发布时间:2019-11-04 14:13:15 浏览次数:6357
[导读]:对综合管廊支架安装的要求和标准,大家对综合管廊支架预埋件施工了解的有多少呢?安装是一项工程中最重要的一个环节,这关系到支架以后的使用,更是关系到管架工程的质量。既然如此重要,我们就更要了解其安装施工方案。下面就让我们来深入了解一下吧。▶ 语音朗读; 本文903个文字,预计阅读时间3分钟。

综合管廊支架安装的要求和标准,大家对综合管廊支架预埋件施工了解的有多少呢?安装是一项工程中最重要的一个环节,这关系到支架以后的使用,更是关系到管架工程的质量。既然如此重要,我们就更要了解其安装施工方案。下面就让我们来深入了解一下吧。

1.支架预埋件说明

支架预埋件符合设计要求:

①采用Q235B钢,内缘需带齿牙,以保证与连接件之间依靠精确的机械咬合实现安全的抗剪、抗滑移性能,为整个系统提供可靠连接。

②采用背部焊接连接,以保证拼缝处传力可靠。

③有刻度,以方便施工安装时的现场加工。

2.支架预埋件施工工艺流程

预埋件预埋:检查预埋件→预埋件的定位→预埋件固定→检查→混凝土浇灌→拆模板→清理预→预埋件检查。

3.预埋件检查

开始预埋之前,应检查预埋件的品种、规格、数量是否与该工程设计要求相符并有合格证书。并按工艺要求抽查预埋件的外形尺寸和焊缝质量。焊接应牢固、焊缝应饱满、无裂纹、夹渣、气泡等缺陷。槽形预埋件应检查槽内泡沫条填充是否完好。并按楼层需要的预埋件品种、规格、数量进行配置。

4.预埋件定位与固定(关键工序、质量控制点)

(1)根据剪力墙的分格尺寸,按工程预埋件点位布置图的位置、品种、数量要求进行埋设。

(2)预埋件距墙体构件的边距应按设计要求确定。

(3)预埋件的定位偏差应符合下列要求:标高偏差不大于10.0mm,轴线与幕墙轴线的偏差前后不大于10.0mm,左右偏差不大于20.0mm。

(4) 检查预埋件定位完毕后,检验员应进行检查并记录。

(5) 预埋件定位后,把预埋件上锚筋与主体结构的钢筋焊接牢固。定位后预埋件表面与模板表面应紧密贴合。

5.焊接

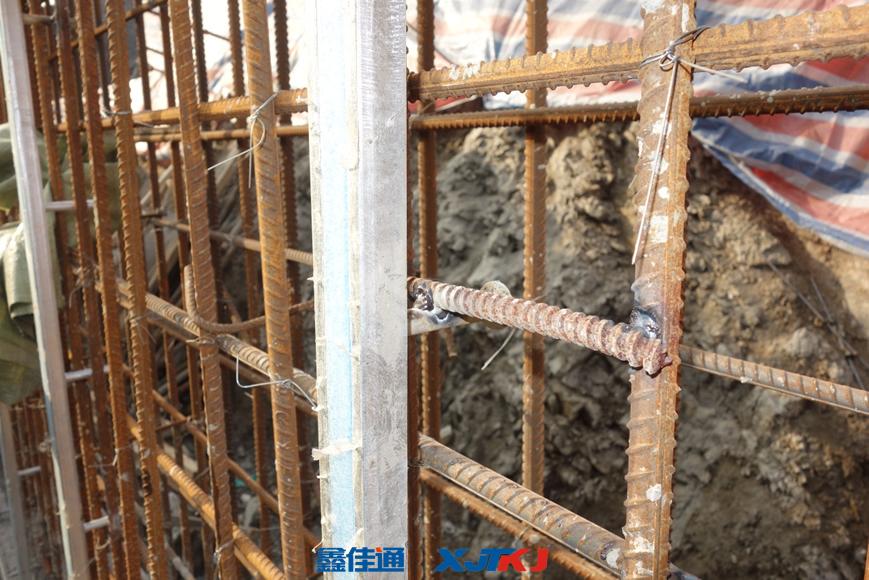

固定锚栓与U型槽背面牢固连接,锚栓之间间距恰好与土建的横向钢筋间距一致,保证每个锚栓可以紧贴钢筋上面放置。在保证预埋件的垂直度后,把锚栓焊接在钢筋上,这样就可以保证预埋的支架不发生位移。如下图:



6.支架预埋件安装定位工艺措施

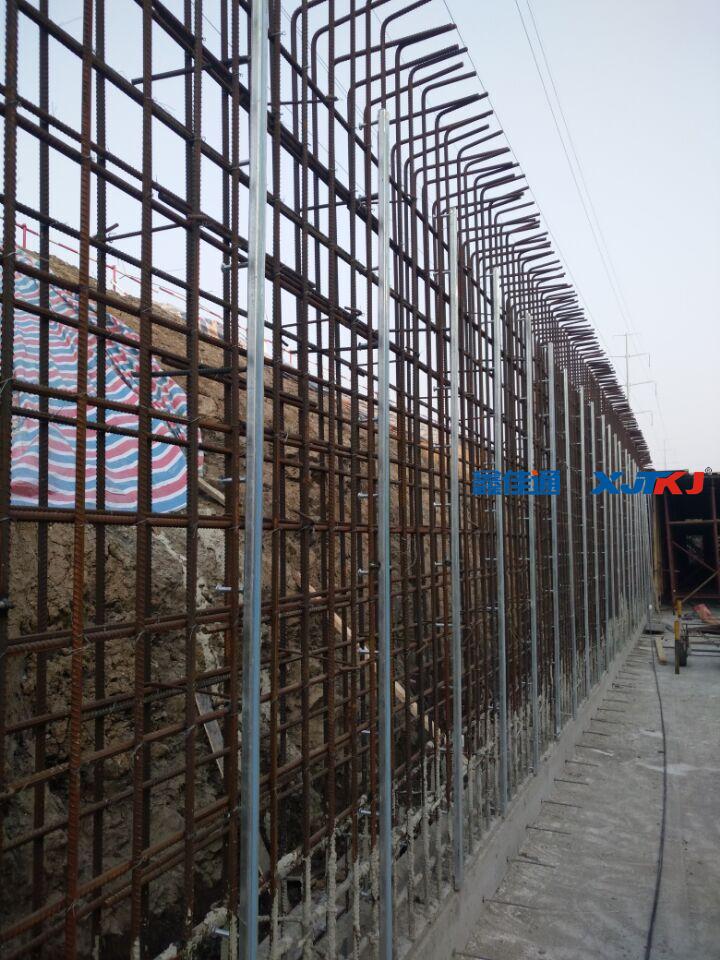

对于剪力墙一侧有支架预埋件具体施工做法:在土建剪力墙钢筋绑扎完毕后,用水平仪以底层25cm高的墙面确定支架预埋件的垂直度,然后将预埋件下方第二、五号锚栓点焊在箍筋上,预埋件中间及上方锚栓则焊接钢筋,使钢筋起点到支架预埋件预埋件平面的距离正好为墙的厚度,待模版支完后,再对支架预埋件进行逐个找平固定。

对于剪力墙两侧都有支架预埋件具体施工做法:使支架预埋件平面到钢筋表面的距离达到剪力墙的保护层厚度,然后再用水平仪确定支架预埋件的垂直度。

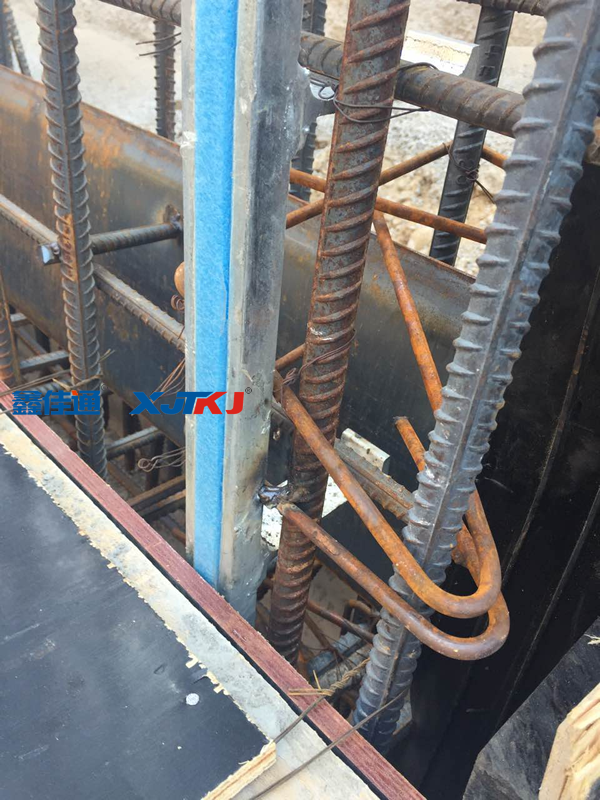

若在预埋过程中碰到支架预埋件锚栓在箍筋的空档处,则可添加辅助钢筋。如下图:

7.混凝土浇灌

支架预埋件埋设好以后,在浇筑、捣砼时,要注意保护预埋件。混凝土施工的振动棒在预埋件周边应延长振捣时间,预埋件周边的砼一定要浇捣密实,避免产生漏浆及空鼓现象,影响预埋件的预埋质量。

混凝土浇灌、捣固时,注意防止预埋件发生位移与模板分离。

8.拆模版,支架预埋件清理

清理粘附在预埋件外表面上混凝土,露出其表面。

9.支架预埋件检查

(1)在弹线放样过程中,预埋件位置的检查与结构检查的工作相继展开,依据某一轴线为检查起始点,进行预埋件位置与结构的检查,并记录检测结果。

(2)对照预埋件的编号图,依次逐个进行检查,用激光经纬仪、水平仪、铅垂仪等仪器检查预埋件相互的位置偏差。标高偏差大于10.0mm,轴线与剪力墙轴线的偏差前后不大于10.0mm,左右偏差不大于20.0mm。将每一编号处的结构偏差,与预埋件的偏差值记录下来,将记录结果提交给设计进行分析,对偏位预埋件进行补救措施,同时记录结构偏差大于设计标准的,请总承包单位配合进行处理。

(3)对检查出不合格的预埋件应做好记录,及时查明原因并提交业主(甲方)等相关方面确认。若预埋件结构偏差较大,已超出施工图范围或垂直度达不到国家和地方标准的,则应将报告以及检查数据,呈报给业主、监理、总包与设计人员,并提出建议性方案供有关部门参考,待业主、监理、设计同意后再进行施工。

(4)若偏差在允许范围内,则依据施工图进行施工。

据 BHI 中国拟在建项目网统计,2018 年全国 综合管廊拟在建项目共 455 个,总投资约 4000 亿元。其中,拟建项目 359 个;广西、安徽、河 南等地项目数量较多;随路建设是当前管廊建设 的主要模式。展望 2019 年,基建补短板和装配式 建筑的发展有望为管廊建设带来积极影响,预计 新开工项目超过百个,总投资约 1400 亿元。综合管廊支架安装是未来的趋势。
