成品管道支吊架施工的实例分享

文章来源:鑫佳通抗震 作者:小编 发布时间:2018-10-30 11:49:15 浏览次数:5300
[导读]:成品管道支吊架,是将给排水、空调通风、消防、强电、弱电等安装工程中的各专业的支吊架综合在一起,通过标准化构件组合形成统一的管道支吊架系统。▶ 语音朗读; 本文462个文字,预计阅读时间2分钟。

成品管道支吊架,是将给排水、空调通风、消防、强电、弱电等安装工程中的各专业的支吊架综合在一起,通过标准化构件组合形成统一的管道支吊架系统。

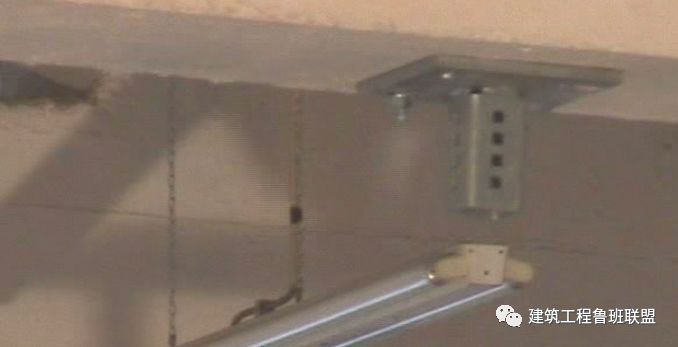

▲ 工程示例(三亚海棠湾共建机房工程)



设计要点示例

· 设计大样

根据安装各相关专业图纸,参照土建及装饰图纸,对支吊架设计大样进行策划和细化。



当管径较大时,有关支吊架对于梁、板、柱、钢架等结构强度的影响,须经结构专业设计人员验算。

· 计算及策划

进行所承管线荷载及支吊架的计算及策划,主要是通过专用管道支吊架软件设计及校核,出具受力计算书和CAD图纸。



也可以通过参考《五金手册》《给水用硬聚氯乙烯管材》等规范查询材料自重以进行安装重量计算,螺栓连接按钢结构设计规范的有关公式计算连接螺栓大小。

安装流程示例

安装工程一般均为多家专业施工单位施工,为避免相互间的施工冲突,要先确定施工顺序,新风排烟道、水暖大管等体量大的先行施工,排水、空调凝结水管等无压管道再行施工(确保坡度合理、排水通畅),其他的后续施工。

· 安装系统标准化配件


· 根据图纸切割槽钢

· 安装槽钢底座

· 安装槽钢

· 安装管束

· 调整管束标高

· 安装管道
